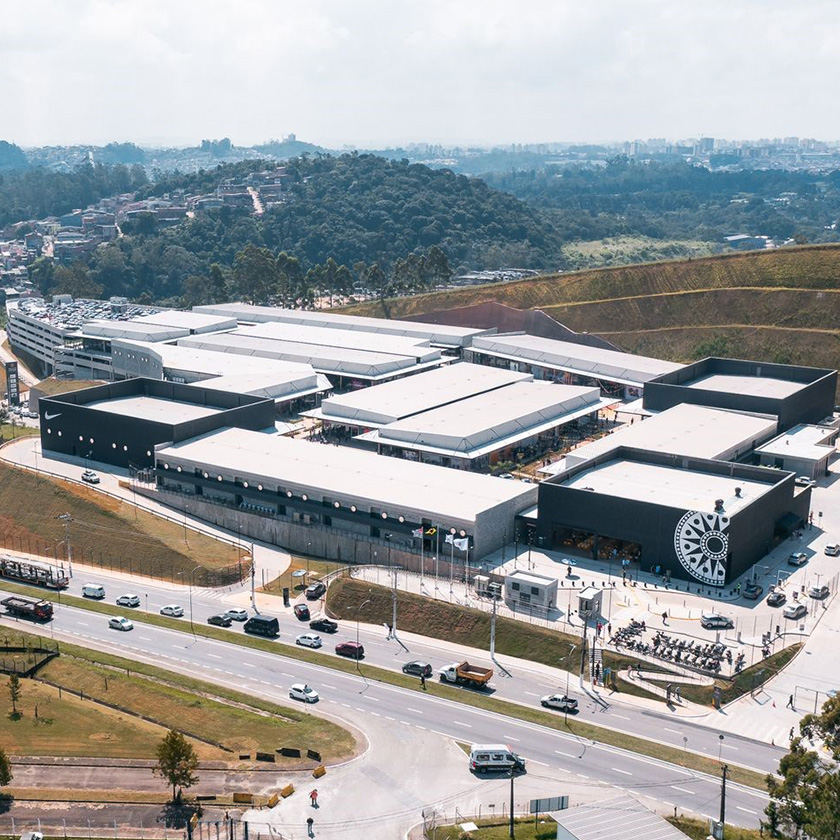

Shopping center com 56.238,23 m², onde a necessidade de velocidade da construção, levou a escolha de estrutura pré-fabricada.
O empreendimento conta com dois setores: Deck Park e Mall.
Deck Park é composto de fundação + 8 pavimentos, sendo que na Fase 01, será executado até o 6o pavimento, onde todos serão estacionamento, com o último piso descoberto. Para a Fase 02, terá a ampliação de mais 3 pavimentos de estacionamento, com o último piso descoberto e a remoção de vigas e lajes do 4 Deck para que o 3 Deck vire laje de Mall.
Mall é composto de blocos independentes, sendo a maioria com apenas o térreo, pilares pré-fabricados e cobertura metálica. Tendo os blocos 7, 8 e 9 compostos de fundação + 2 pavimentos (um de área técnica e um de mall).
Com a localização na cidade de São Bernardo do Campo/SP, a classe de agressividade ambiental II foi utilizada, com cobrimentos de pilares e vigas de 2,5 cm, e laje de 2,0 cm.
Sobrecargas: Estacionamento - 300kg/m² ; Mall - 750 kg/m² ; Impermeabilização - 300kg/m² ; Impermeabilização + proteção mecânica - 400kg/m² ; Piso Elevado + Revestimento - 140kg/m² ; Laje do elevador - 3.000kg/m² ; Jardim (40cm de terra) - 720 kg/m² ; Concreto com Fck=40 Mpa, aço CP190RB-protensão e armaduras CA 50.
O módulo padrão adotado pela arquitetura é de 10m x 8m para o Deck Park e 10m x 10m para o Mall.
Vigas pré-fabricadas protendidas e lajes alveolares, Ligação das vigas x consoles com chapa nos balanços, Pilares com mais de 27m de altura, foram utilizadas emendas padrão da empresa de pré-fabricados.
